CDZ-8100智能变配电系统解决方案

一、场景描述
　　（一）目标客户
　　适用于0.4kV-110kV各种电压等级的变电站、电厂、医院、居民小区、体育场馆、轨道交通等领域。
　　（二）痛点需求
　　系统独立，信息孤岛。不同厂家的监控子系统无法实现互联互通，运维难度大；
　　监测数据不全面，无法实时监控。因配电站房分布广、布线通讯难等因素导致数据无法上传，难以实现实时监控；
　　维护成本高。日常的巡检维护业务需要投入大量的人力物力，维护成本高；
　　巡检无监管。日常巡检紧靠自觉登记，缺少有效监管手段。
二、主要内容
　　（一）核心功能

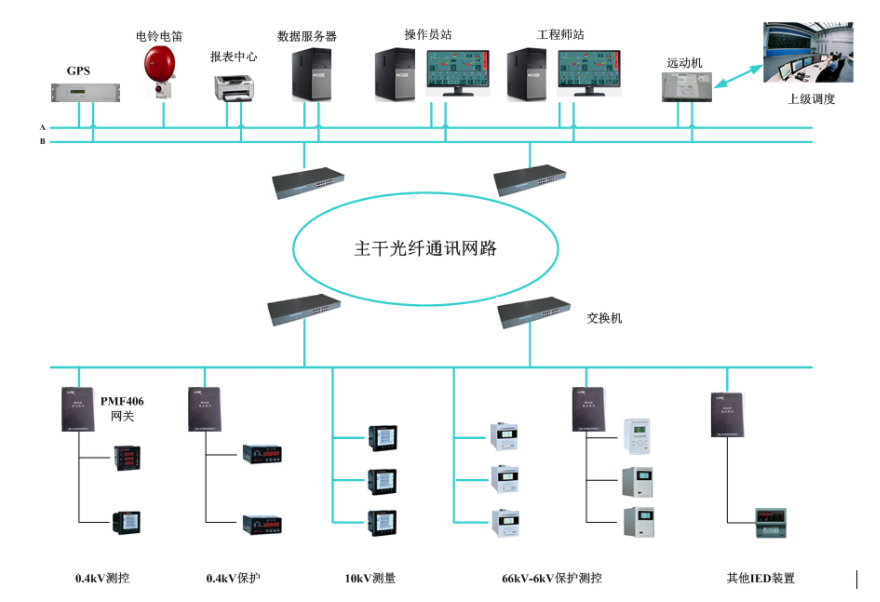

　　1、CDZ8100智能变配电系统分为站控层、通讯层和间隔层，其中站控层和间隔层是通过通信网络设备连接的。站控层是系统智能管理中心，通过网络设备采集测点的实时数据，实现实时监控，主要包括操作员站、继电保护工程师站、微机“五防”及远动调度主站转发。通讯层主要是负责间隔层与站控层之间的通讯，通过采集各个保护装置和仪表不同通讯协议的测量数据，由网关转发成后台统一编码数据，通过网络传输至后台主站，主要设备包括各种网关和交换机等。间隔层通过二次测控设备，完成对一次设备的监测和控制功能。

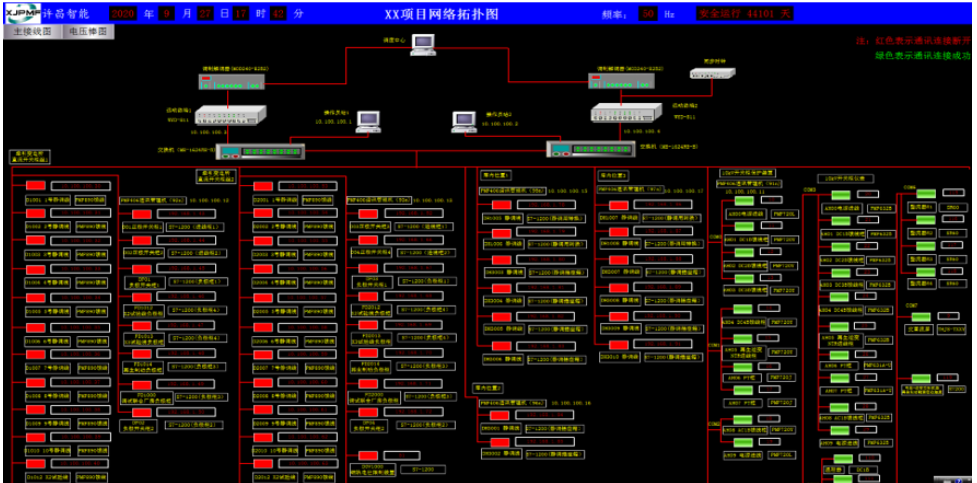

　　2、CDZ8100智能变配电系统支持IEC103、IEC104、IEC61850等多种通讯规约。网口装置一般可通过交换机直接接入CDZ8100后台系统，串口通信装置一般先接入通讯管理机（如PMF406网关），通讯管理机通过中间数据转换，将最终数据通过网口传送给后台系统。

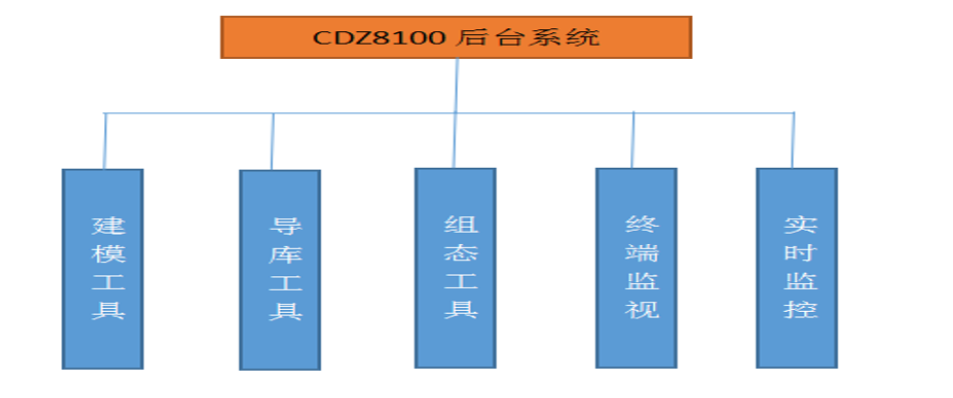

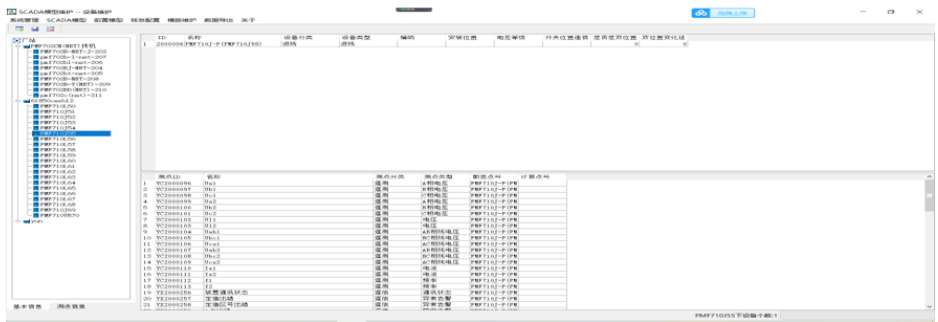

　　3、CDZ8100智能变配电系统功能模块主要包含建模工具，导库工具，组态工具，终端监视，实时监控等。建模工具统一管理装置模板，灵活配置间隔电气单元及装置；导库工具可以将模板间隔数据导入前置库中。

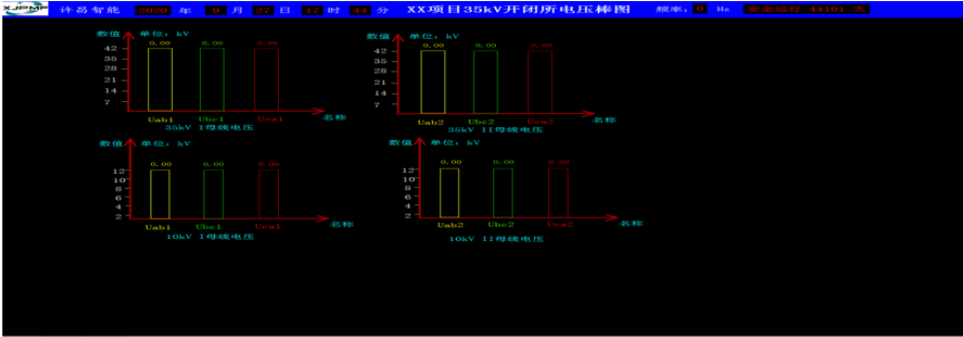

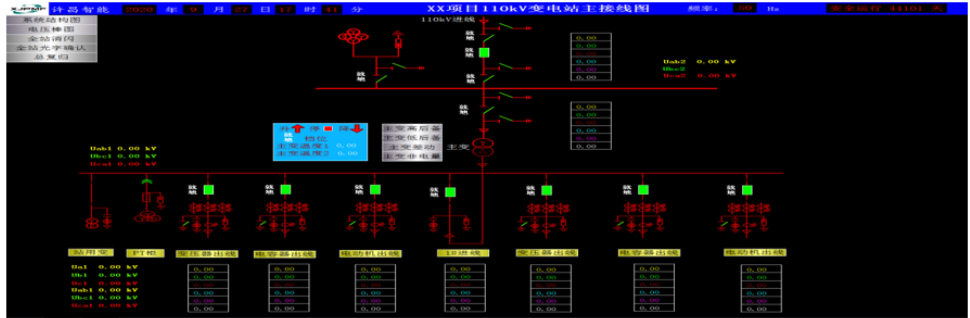

　　4、通过组态工具将主接线图与装置进行关联配置；终端监视可以查看装置实时上传数据的数据，最后通过实时监控模块查看装置监测的实时数据、设备运行状态。

　　（二）应用价值
　　功能价值：智能变配电系统在系统安全性、供电可靠性、电能质量、运行效率、资产管理等方面较传统电网有着实质性的提高;支持各种分布式发电与储能设备的监控;支持与用户之间的互动。
　　产业转型升级：该系统针对变电站等场所要求的功能和未来的电力发展方向，优化功能配置，简化系统结构，实现数据可视、管理可控、操作安全的智能电力系统软件。该系统实现了就地监控的综合化、操作监视的屏幕化、运行管理的智能化。
　　科学价值：从技术组成方面讲，智能变配电系统是集计算机、通信、信号传感、自动控制、电力电子、超导材料等领域新技术在输配电系统中应用的总和。这些新技术的应用不是孤立的、单方面的，不是对传统输配电系统进行简单地改进、提高，而是从提高电网整体性能、节省总体成本出发，将各种新技术与传统的输配电技术进行有机地融合，使电网的结构以及保护与运行控制方式发生革命性的变化。
