ECLOUD-8000 能源运维云平台方案

系统概述

传统的变电站监控系统以本地监控为主，主要是实现对变电站内各电力运行参数的监控，在建设之初并没有充分考虑变电站的运维管理，对建设方来说，依旧存在着管理困难、就地办公、运维成本高、效率低下、数据孤岛、响应速度慢等缺点。

ECLOUD-8000 能源运维云平台是许昌智能汲取十几年电力自动化系统、变电站综合自动化系统的成功运行经验，结合自身在变配电系统运维管理的实践经验，基于大型工业自动化软件平台以及最新的物联网、云计算及移动互联网技术，针对传统变电站监控及运维管理的痛点，推出的一套集变电站综合自动化系统及智能运维管理于一体的整体解决方案。该方案在实现传统变电站监控的同时，又充分考虑了设备及人员管理、移动办公、互联互通、数据挖掘等智能运维业务，实现了状态监控及运维管理的有机融合，有效克服了传统变电站运维复杂、低效、浪费人力的缺点，为用户提供了一个现代化的变电站监控、运维、管理平台。

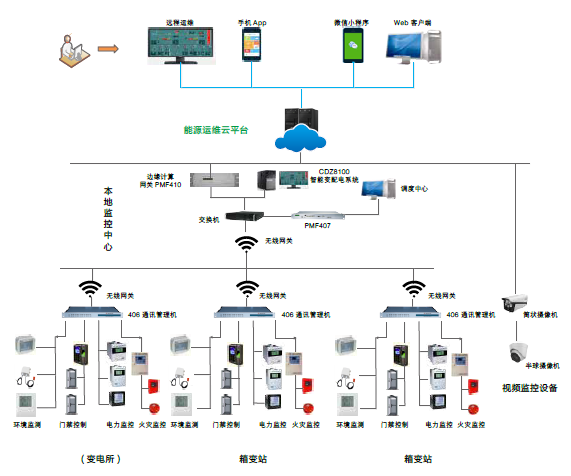

网络架构

能源运维云平台的整体解决方案主要由端、边、云、用四部分组成。

端，即设备层，主要由 PMF700 系列保护测控装置、PMF600 系列测控仪表、水表、燃气表、视频摄像头、环境传感器等监测设备以及 PMF406 型通讯管理机、交换机等网络设备组成，其主要功能是实现状态监测、数据采集、就地控制、规约转换等。

边，即边缘计算层，主要由 CDZ-8100 智能变配电系统、PMF410 边缘计算网关组成，其主要作用是实现变电站的就地监控、数据预处理及数据远传。

云，即运维云平台，是能源运维云平台整体解决方案的中心节点，其主要由分布式大容量的实时及历史数据库、高效的网络通信中间件、强大的数据处理及存储服务、完善的数据接口及平台监视管理等功能组件构成。云平台可以根据用户的需求进行公有云或私有云的部署。

用，即业务应用层，基于云平台的数据及接口进行开发，其主要由手机 APP、微信小程序、Web 访问客户端、远程调试客户端、管理客户端等组成，为变电站的监控与运维提供多终端形式的丰富展示界面及运维管理功能。业务应用亦可根据用户需求进行定制化开发。

技术特点

● 云平台及边缘计算相结合

● 基于 SOA 及 MQ，兼容性强、可扩展性好

● 支持微信小程序及手机 APP

● 移动办公与智能运维

● 完善的安全验证机制

● 强大的数据处理及存储功能

● 云平台服务灵活可配

● 简单、快速接入边缘节点

● 远程维护与诊断

● 支持公有云和私有云部署
