智慧医院系统

488 阅读 0 评论 0 点赞

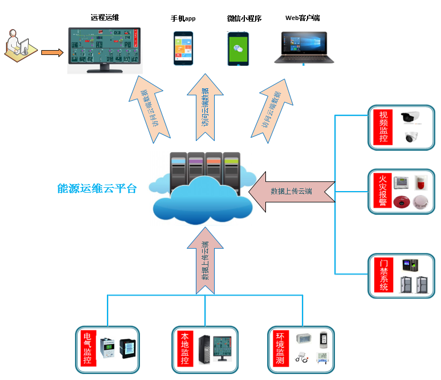

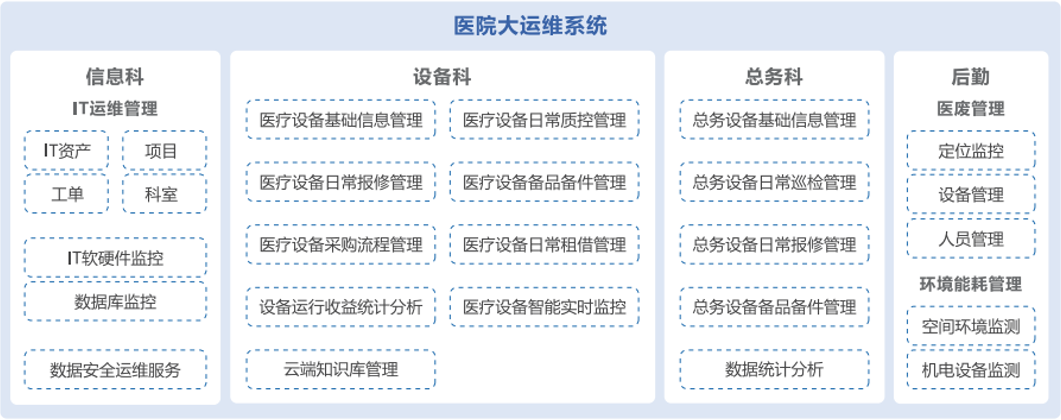

系统整体架构

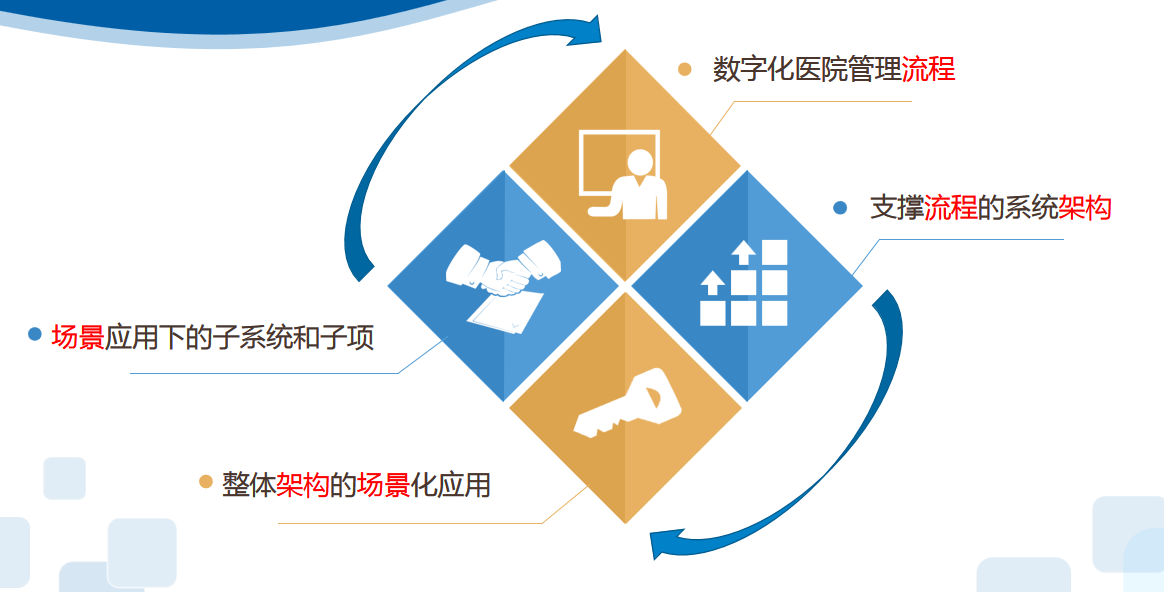

系统特点

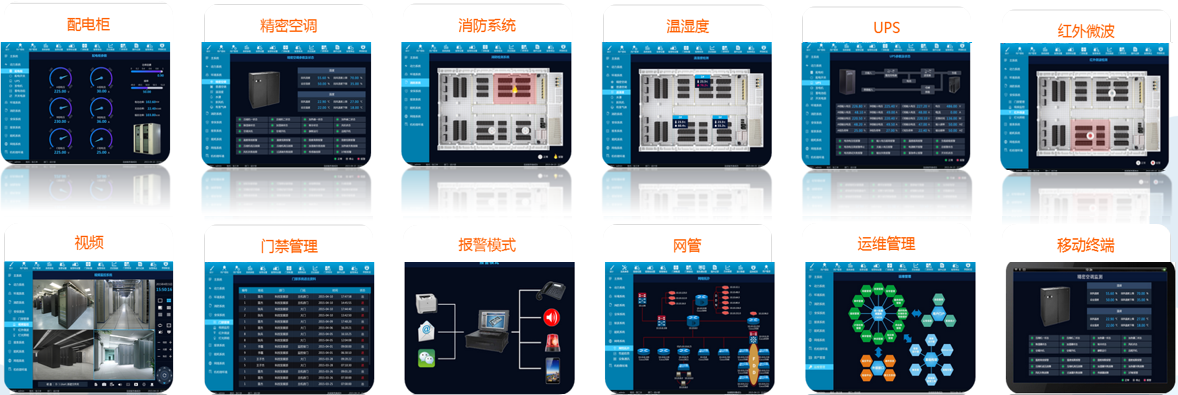

子系统功能预览

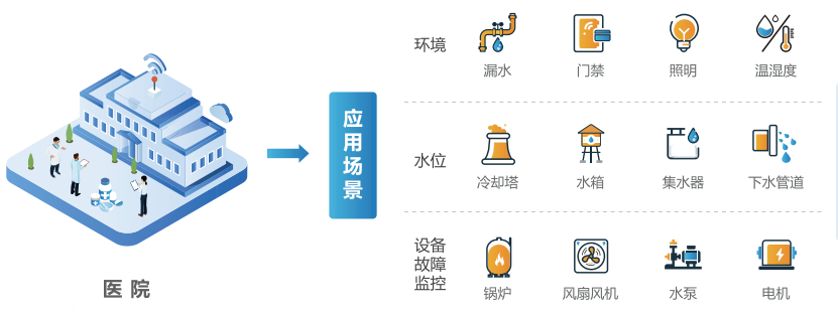

全方位的医院元素监控系统，对建筑内温度、湿度、漏水检测、空调状态及UPS状态等数据进行监测，

通过控制室液晶显示屏实时显示；异常信息通过短信或电话形式通知运维管理人员。

环境能耗管理

系统概述

环境能耗管理通过多种类型的传感器监控覆盖多个建筑维护场景，减少人工巡检的难度和时间，实现及时发现异常，快速响应的管理目标。

系统功能

系统采用B/S架构，能耗数据采集器下层通过RS485手拉手连接方式对用户的智能电表、智能水表、智能燃气表、氧气计量表等仪表分组采集数据，采集器上层通过TCP/IP的通信方式传输到数据中心；

对照明插座用电、空调用电、动力用电、特殊用电进行分项计量分析，可生成饼图、柱状图或曲线图对每层用量进行计量并分析用能特点；

对空调分层、分区域计量，并分析各个区域、各层的用能指标；

对生活用水、空调系统补给水、太阳能热水等用水系统进行计量；

对风机盘管进行远程控制，可远程开关机、锁定温度、设置自动关机时间；

对重点用能设备设定能耗报警，用能超额时进行报警；

水计量分冷水表计量和热水表计量抄收。电计量按楼层配电柜各配电回路分类计抄。

功能预览

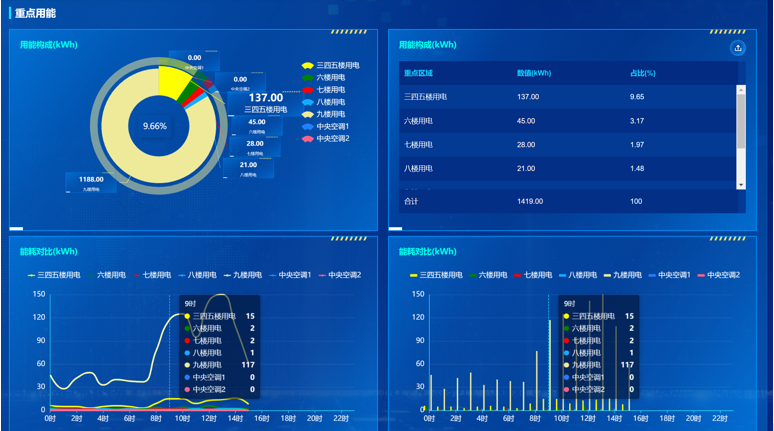

将数据以柱形图和曲线的形式显示楼层、临床、各科室当日、月年耗电量的具体情况，医院能源管理中心管理人员可以通过该界面直观的了解用电消耗情况。

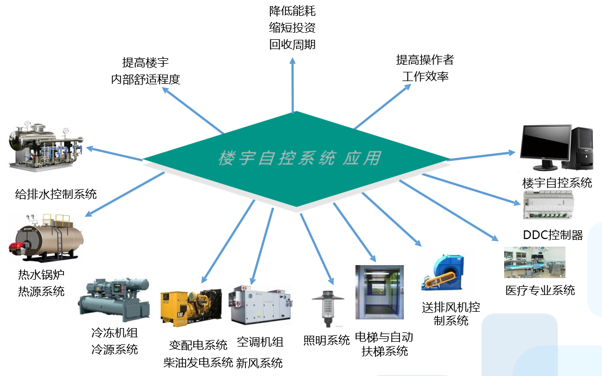

楼宇设备自控系统

系统概述

利用自动化技术和计算机网络/控制技术建设一套具备集散控制网络特征的楼宇自控网络系统，对医院内包括冷热源系统、空调机新风系统、送排风系统、给排水系统、变配电系统、照明系统以及其他一些医疗专业系统在内的机电设备进行优化控制，为整个医院创造一个创造一个高效、节能、舒适、高性价比的环境。

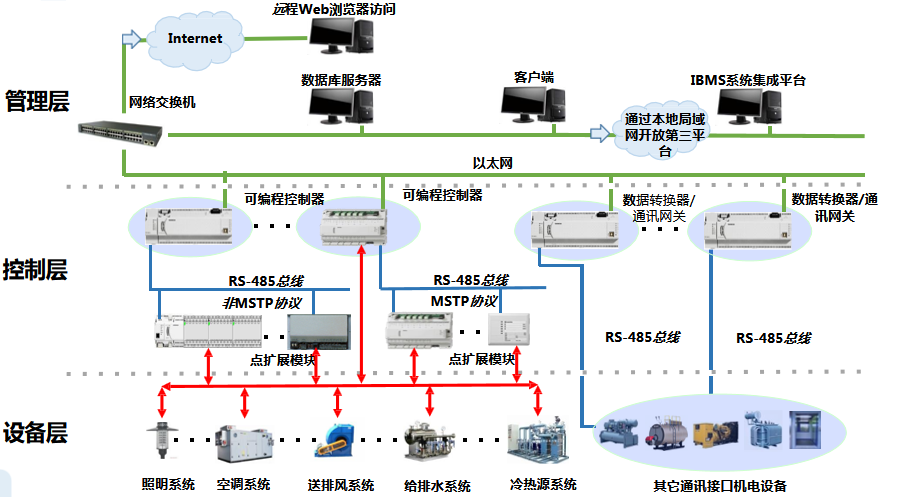

系统拓扑图

智能照明子系统

现代医院建筑中的照明不仅要求能为人们的工作、就医提供良好的视觉条件，而且要能利用灯光造型和光色协调营造出具有一定风格和美感的室内环境，以满足人们的心理和生理要求。照明系统除能满足以上条件外，还必须做到充分利用和节约能源。

通过智能照明控制系统得建设，实现以下功能：为医院提供良好、舒适的工作、就医场所公共区域的节能效果。

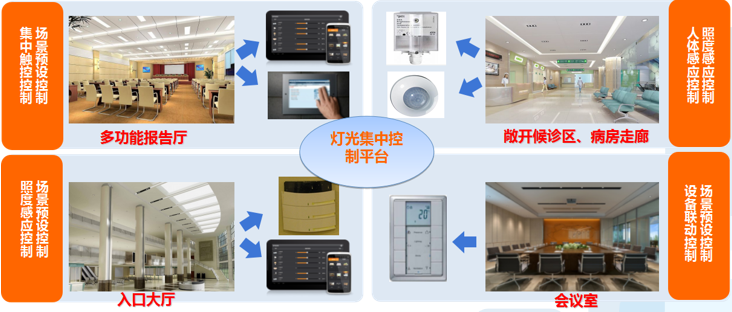

功能预览

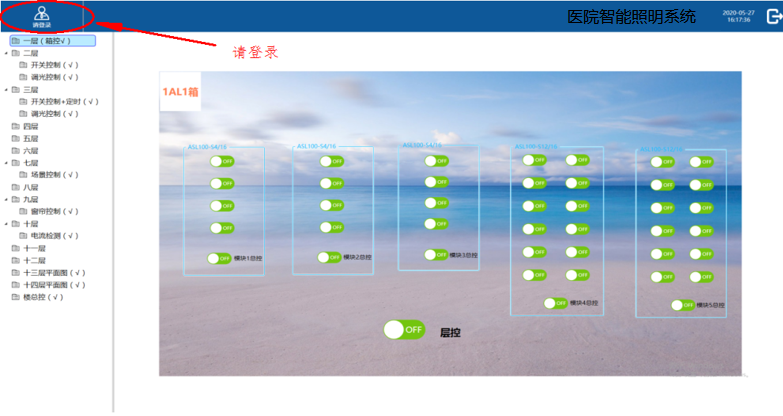

通过电脑或者触控终端控制一栋楼、某一层或某个区域所有照明灯具开关。可以对单个照明回路实现开关控制自定义分区实现总控。现场受控回路的开关状态会实时反馈。

变配电子系统

该系统实现7x24小时的全天候在线监测，随时随地全面了解医院配电房各电气设备的实时状态：并将数据实时上传至数据中心。第一时间获悉故障发生的准确信息，缩短故障处理时间，降低故障影响，提升应对故障的响应质量，提高自动化管理水平。

功能预览

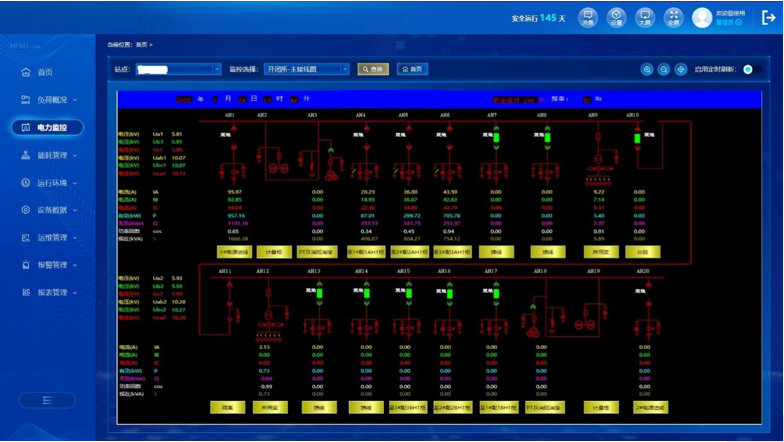

采用电力系统标准的图形画面实时显示现场设备的运行状态和各种测量值（电压、电流、功率因数、三相电压、电流不平衡率）。

空调子系统

采用列间机房空调，针对高热密度数据中心、模块化数据中心、低PUE值数据中心、集装箱数据中心、机房局部热点改造而开发的列间安装的机房专用空调。

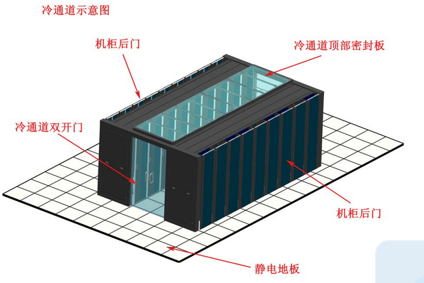

在机架列间安装的机房空调，外观风格和机架高度一致，采用背部回风，前部送风的气流组织形式，和安装于机架中设备的排热风、吸冷风的气流组织高度匹配。

功能预览

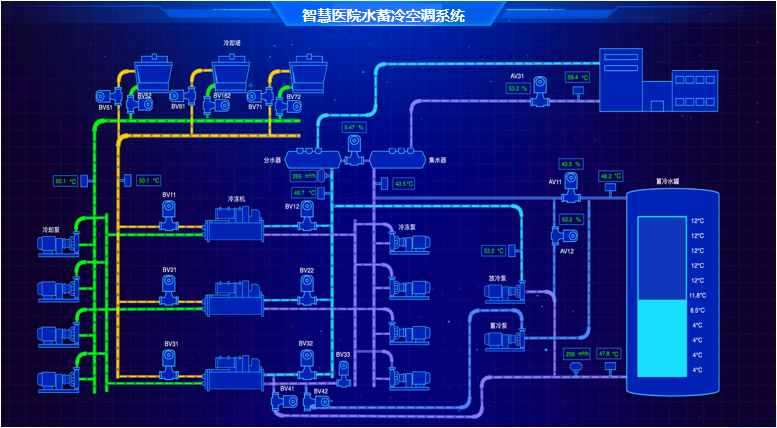

实现冷源系统和全楼空调通风系统的运行监控。冷冻站群控通过智能接口技术实现，可准确、快速调整受控区域的温度与湿度（温度范围：22-28℃，相对湿度：40-60%）。

消防管理系统

系统概述

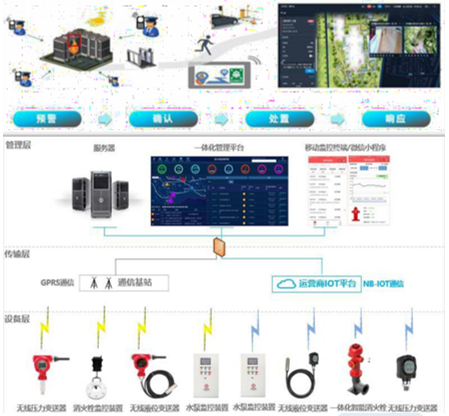

建设消防火灾监测、电器火灾监测、消防用水监测、消防设施监测等子系统，形成统一的消防管理平台。

实现医院火情的实时监测预警，保障医院日常和战时的安全运营，患者医护的人身财产安全。

系统功能

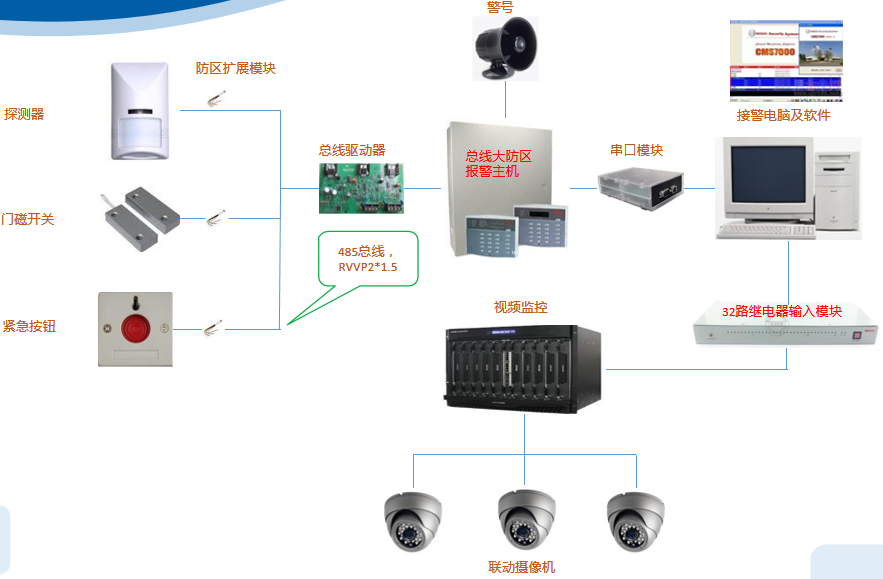

消防火灾监测：对接烟感、温感、声光报警等智能传感设备的动态数据，监测告警，获取位置数据，联动消防报警器、门禁闸机、防火帘等设备。

电器火灾监测：安装并对接电器火灾监测设备，实现电气火灾的监测和用电情况的监测，降低医院电气火灾隐患。对用电情况进行实时监控，异常自动报警。

消防用水监测：对消防水系统的水压、水位、水泵运行状态等进行采集、监测，可快速发现系统异常及故障，发现水压、水位、水泵运行出现的异常，迅速将报警信息传送到监控中心。

消防设施监测：对接烟感、温感、水泵、水压感应器等消防设备以及消防维保单位的维保数据，实现对消防设备的运行状态、检修状态的监测管理，当设备异常损坏实时报警，并同步维保单位。

功能预览

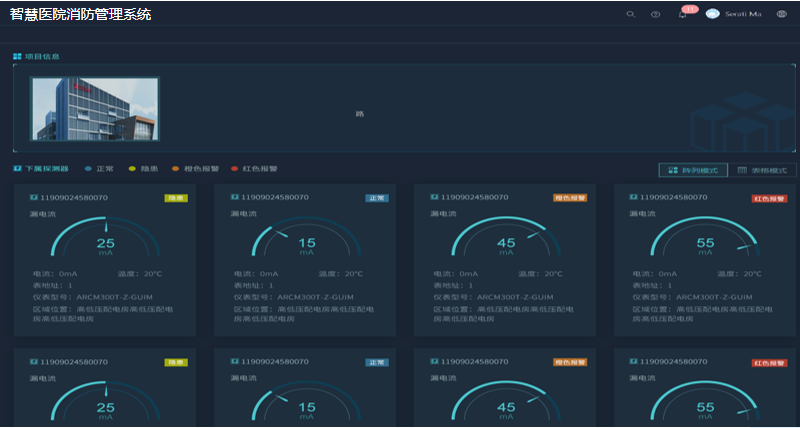

针对用电设备和电气线路进行24小时监测，智能侦测各用户电气火灾隐患点，智能调度技术人员快速现场排除，有效的遏制电气火灾发生，确保医院场所生命财产安全。

医疗设备管理系统

系统概述

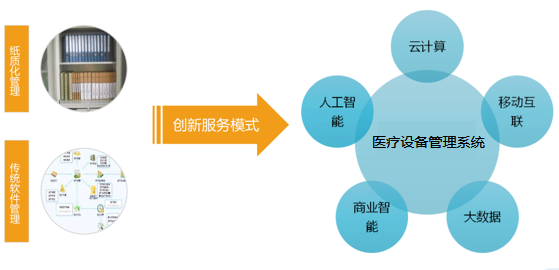

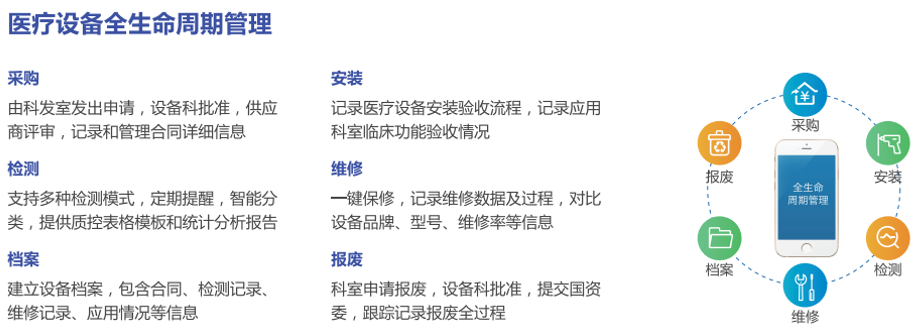

通过物联网智能设备监控，实现对医疗设备科学、精细化管理。针对设备的全生命周期管理详细记录设备的配置和巡检维护信息，建立一套完善的设备运维管理流程，满足医疗设备管理政策规范要求。

系统功能

功能预览

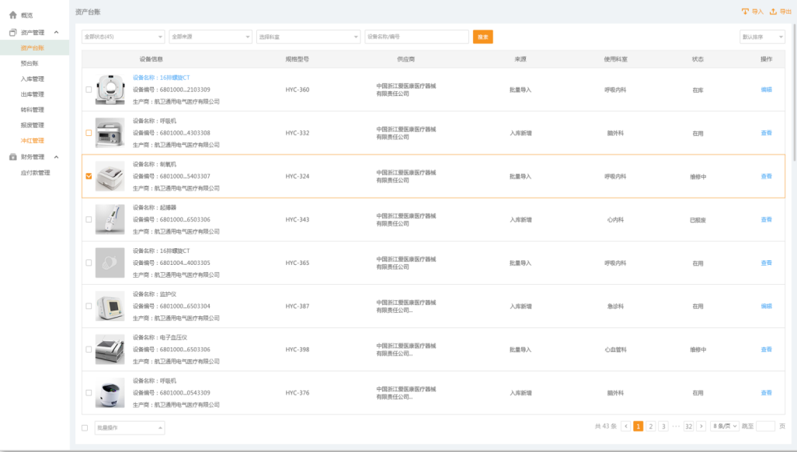

采用条形码/RFID对固定资产进行标识，实现了固定资产生命周期和使用状态的全程跟踪。方便、快速、准确，不但大大提高了盘点工作的效率，同时保证了信息流和资产实物流的对应。有效的解决了医院固定资产的管理难题，使医院更轻松、更有效地管理固定资产。

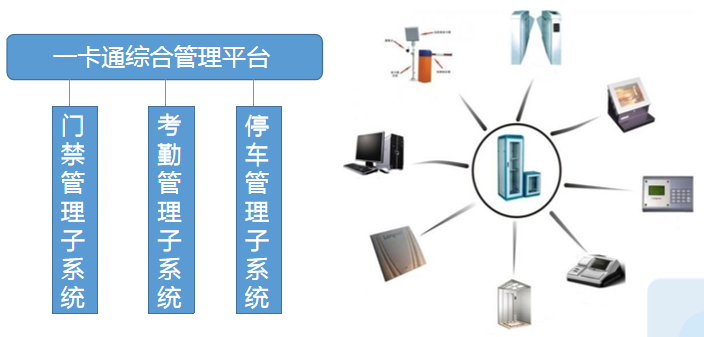

智能卡一卡通系统

系统概述

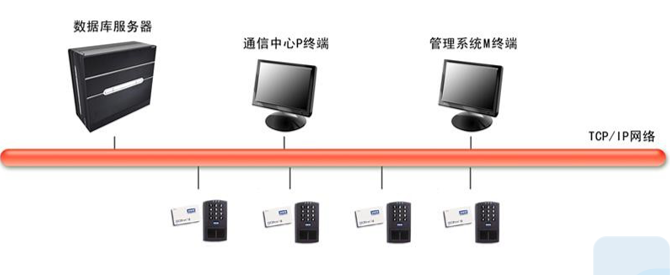

“智能卡一卡通系统”，在同一张卡上实现多种不同功能的智能管理。本质上是一套由卡片、器具和上位管理软件所构成的特殊信息管理系统。一卡通系统能实现多种不同管理功能。例如：门禁、考勤、消费、停车场管理等多种功能。

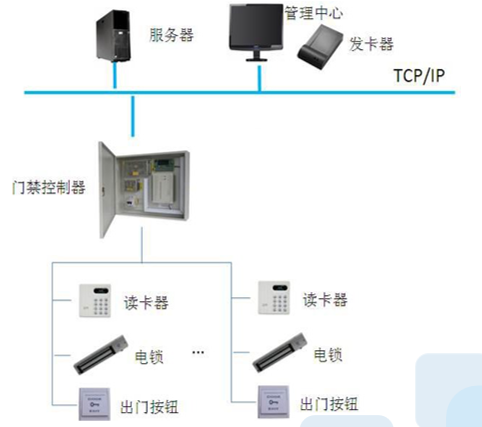

门禁管理子系统

系统对所管制的通道门在相关区域发生火灾时应能自动群开，保障疏散通道自由开启。对贵重物品间和毒麻品、危险品库、放射污染物存放间等平时无人值守区域的门在停电或区外附近火灾时，应能常闭，只能由专用授权卡片才能打开。

考勤管理子系统

系统主要是人事部人员用于人员考勤管理。系统可实现医院员工的考勤数据采集、数据统计和信息查询过程自动化，进而实现人事、行政等管理的自动化。

本项目可利用现有门禁读卡器做考勤来收集人员的考勤刷卡信息，只需增加一套考勤软件，便可实现考勤管理并节约成本。

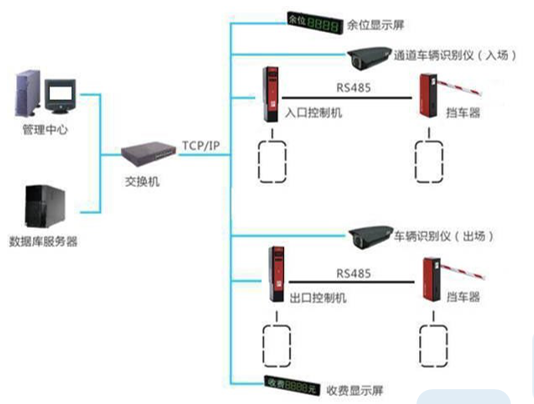

停车场管理子系统

停车场管理系统采用TCP/IP的架构方式。系统采用视频车牌识别技术，实现无需停车，自动识别，方便进出，出口通过车牌识别自动计费；对于车牌无法识别或模糊的车辆可以通过控制机取卡，近距离刷卡方式，进出停车场。

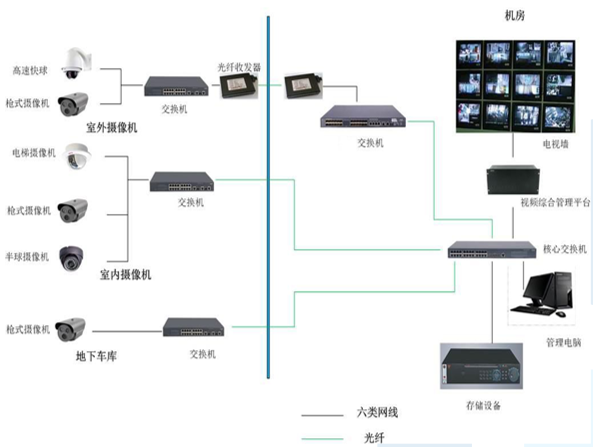

视频安防监控系统

系统概述

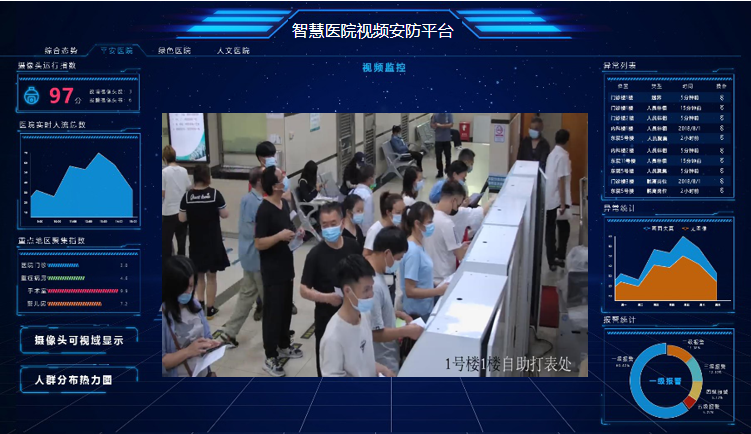

系统集数字视频图像采集、传输、处理、控制、指挥调度为一体，前端监控点将视频监控图像信号经内部局域网传送至监控平台，再由监控平台将信号进行集中管理、存储及分发，该系统包括场所监控、图像存储、远程传输、历史浏览、截图、报警联动等功能，通过数字监控系统平台实现对整个监控场所进行实时监控、回放、处理等操作。
