PMF681 新能源集电线路故障定位与预警系统

新能源集电线路故障定位与预警系统由现场线路监测装置、诊断系统及其客户端组成。实时在线监测输电线路负荷电流、故障高频电流等信息量，实现线路绝缘隐患监测、故障精确定位、护层环流异常告警等功能。

性能特点

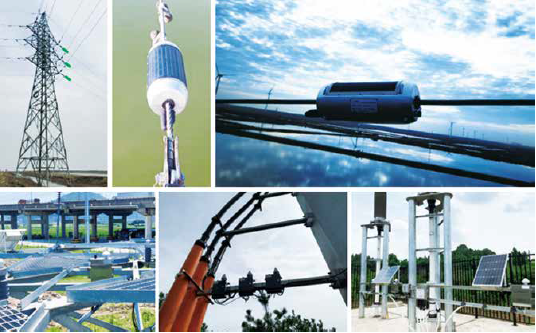

系统采用分布式行波在线测量技术，在线路终端处安装行波监测装置，先利用故障信息特征定位故障区间，再在故障区间内实施行波定位准确计算故障位置，可实现常见绝缘故障的精确定位。

● 定位装置：实时监测线路行波电流、工频电流、护层环流数据。

● 诊断系统：接收定位装置采集数据，综合分析诊断，得出定位结果。

● 客户端：运维人员通过短信告警、WEB 等形式查询诊断结果。

新能源集电线路故障定位与预警系统，通过专用高速 FPGA 采集线路故障行波、故障工频电流，实时将故障信息上传至诊断系统；通过人工智能深度学习算法诊断并输出故障诊断结果，诊断结果以告警短信方式推送运维人员，可以通过 WEB 客户端、APP 等实时查看相关信息。
